Производство односкатных ферм из лстк-профилей
Компания «АС-Профиль» возводит на заказ односкатные фермы из ЛСТК с пролетом стропильных систем 6-15 метров. Работая в тесной связке со специалистами по проектированию, визуализируем и адаптируем проект под строительство из ЛТСК.
Односкатные фермы имеют простейшую конструкцию, как следствие, сравнительно низкую цену. Они позволяют быстро обустроить кровлю. Если здание имеет опору, то по технологии возведения односкатных кровель можно сделать двускатную. Длина одного пролета редко превышает 15 метров.
Односкатные фермы: простота и скорость возведения
Перед монтажом строение должно быть спроектировано с учетом возможных нагрузок на каркас, для этого, после определения длины пролета, необходимо рассчитать:
- высоту опор;
- шаг (для теплых помещений шаг рассчитывается иначе, чем для холодных);
- общее количество материала и стоимость.
В компании «АС-Профиль» можно заказать односкатные и двускатные фермы, другие изделия из ЛСТК. Мы имеем опыт изготовления ферм с параллельными поясами, а также трапециевидных и треугольных металлических ферм.
ЛСТК профиль для односкатных ферм: главные достоинства
Профили, из которых состоят ЛСТК:
- легкие, потому что имеют тонкое строение;
- крепкие, надежные и легко соединяются (дополнительную жесткость стальным профилям дает профилирование и соединение треугольником);
- тонкие, т.к. нет технической необходимости делать оцинкованные стальные изделия толще.
Таким образом, использование легких стальных тонкостенных конструкций для изготовления жесткого несущего каркаса односкатных ферм — это очевидное техническое решение.
Кроме того, конструкции из ЛСТК профиля предсказуемы. При грамотном проектировании с использованием специальных программ, отсутствии ошибок при монтаже, они будут иметь идентичные расчетным характеристики и прослужат долго.
Серийные фермы односкатные от «АС-Профиль», конструкция и характеристики
| Длинна, мм | Высота h1, мм | Высота h2, мм | Угол наклона, град. | Шаг ферм, м | Вес фермы | Цена за 1 шт. руб. с НДС | Внешний вид | Прогоны | |
| Верхний пояс | Нижний пояс | ||||||||
| 16108 | 1594 | 455 | 4,35 | 1,8 | 205,07 | 1771,38 | ПН-100-50-1,2 ОЦ, ПН-100-50-1,2 ОЦ, шаг 0,9 – 1,0 м | ППш-35-70-1,0, шаг 1,5 – 2,5 м | |

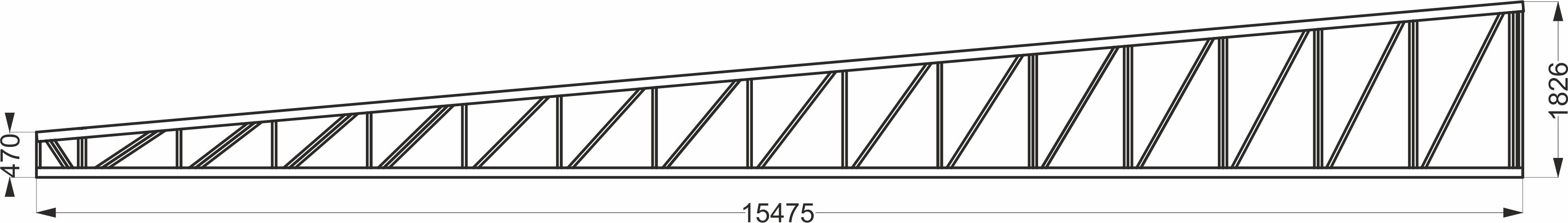

| 15475 | 1826 | 470 | 5,01 | 1,65 | 226,33 | 1 954,94 |  | ПН-100-50-1,2 ОЦ, ПН-100-50-1,2 ОЦ, шаг 0,9 – 1,0 м | ППш-35-70-1,0, шаг 1,5 – 2,5 м |
| 14950 | 1594 | 455 | 4,04 | 1,8 | 204,7 | 1768,26 |  | ПН-100-50-1,2 ОЦ, ПН-100-50-1,2 ОЦ, шаг 0,9 – 1,0 м | ППш-35-70-1,0, шаг 1,5 – 2,5 м |
| 14565 | 1594 | 564 | 404 | 1,8 | 185,39 | 1601,34 |  | ПН-100-50-1,2 ОЦ, ПН-100-50-1,2 ОЦ, шаг 0,9 – 1,0 м | ППш-35-70-1,0, шаг 1,5 – 2,5 м |
| 13030 | 1451 | 450 | 4,4 | 2 | 228 | 1969,5 |  | ПН-100-50-1,2 ОЦ, ПН-100-50-1,2 ОЦ, шаг 0,9 – 1,0 м | ППш-35-70-1,0, шаг 1,5 – 2,5 м |
| 12800 | 1200 | 500 | 3,13 | 3 | 186,56 | 1611,48 |  | ПН-150-60-1,0 ОЦ, ПН-150-60-1,2 ОЦ, шаг 0,9 – 1,0 м | ПН-100-50-1,2 ОЦ, ПН-100-50-1,2 ОЦ, шаг 1,5 – 2,5 м |
| 12700 | 1400 | 500 | 4,05 | 1,9 | 181,41 | 1567,02 |  | ПН-100-50-1,2 ОЦ, ПН-100-50-1,2 ОЦ, шаг 0,9 – 1,0 м | ППш-35-70-1,0, шаг 1,5 – 2,5 м |
| 12110 | 1400 | 535 | 4,05 | 3 | 175,24 | 1513,72 |  | ПН-150-60-1,0 ОЦ, ПН-150-60-1,2 ОЦ, шаг 0,9 – 1,0 м | ПН-100-50-1,2 ОЦ, ПН-100-50-1,2 ОЦ, шаг 1,5 – 2,5 м |

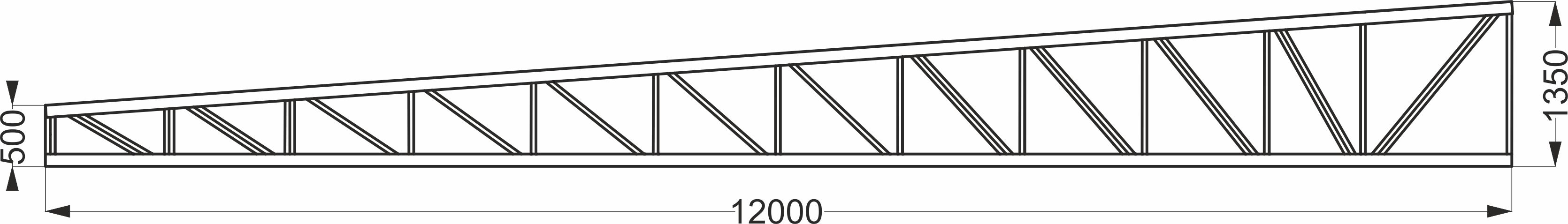

| 12000 | 1350 | 500 | 4,05 | 3 | 166,49 | 1438,06 |  | ПН-150-60-1,0 ОЦ, ПН-150-60-1,2 ОЦ, шаг 0,9 – 1,0 м | ПН-100-50-1,2 ОЦ, ПН-100-50-1,2 ОЦ, шаг 1,5 – 2,5 м |
| 9000 | 1260 | 470 | 5,01 | 3 | 126,07 | 1088,88 |  | ПН-150-60-1,0 ОЦ, ПН-150-60-1,2 ОЦ, шаг 0,9 – 1,0 м | ПН-100-50-1,2 ОЦ, ПН-100-50-1,2 ОЦ, шаг 1,5 – 2,5 м |
| 4300 | 600 | 600 | 11 | 2 | 84 | 725,66 |  | ПН-100-50-1,2 ОЦ, ПН-100-50-1,2 ОЦ, шаг 0,9 – 1,0 м | ППш-35-70-1,0, шаг 1,5 – 2,5 м |
Фермы (стропила) располагаются с шагом от 0,6 до 3 м. Шаг зависит от:
- вида утеплителя;
- кровельного покрытия;
- площади сечения стропильных балок;
- характера ветровых, дождевых и снеговых нагрузок.
